Jmeter + Grafana + InfluxDB 性能测试监控

阅读目录

序章

在性能监控图谱中，有操作系统、应用服务器、中间件、队列、缓存、数据库、网络、前端、负载均衡、Web 服务器、存储、代码等很多需要监控的点。我只能找最常用的几个，做些逻辑思路的说明，同时也把具体的实现描述出来。如果你遇到了其他的组件，也需要一一实现这些监控。

在本篇中，主要想说明白下图的这个监控逻辑。

这应该是现在最流行的一套监控逻辑了吧。

所有做性能的人都应该知道一点，不管数据以什么样的形式展示，最要紧的还是看数据的来源和含义，以便做出正确的判断。

我先说明一下 JMeter 和 node_exporter 到 Grafana 的数据展示逻辑。至于其他的 Exporter，我就不再解释这个逻辑了，只说监控分析的部分。

JMeter+InfluxDB+Grafana 的数据展示逻辑

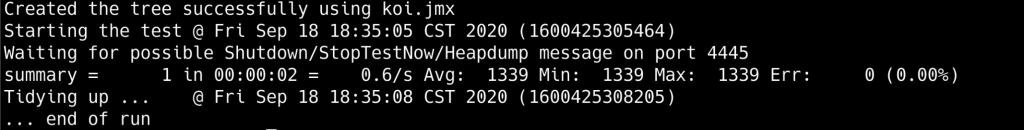

一般情况下，我们用 JMeter 做压力测试时，都是使用 JMeter 的控制台来查看结果。如下图所示：

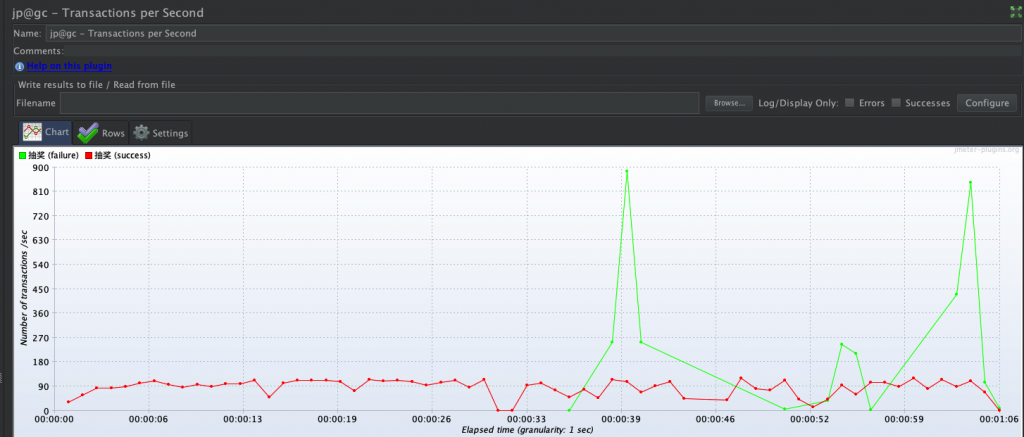

或者装个插件来看结果：

这样看都没有问题，对于压力工具来说，我们最多只关心三条曲线的数据：TPS（T 由测试目标定义）、响应时间、错误率。这里的错误率还只是辅助排查问题的曲线，没有问题时，只看 TPS 和响应时间即可。

不过采取以上三种方式有几个方面的问题。

整理结果时比较浪费时间。
在 GUI 用插件看曲线，做高并发时并不现实。
在场景运行时间比较长的时候，采用生成 HTML 的方式，会出现消耗内存过大的情况，而实际上，在生成的结果图中，有很多生成的图我们并不是那么关注。
生成的结果保存之后再查看比较麻烦，还要一个个去找。

那么如何解决这几个问题呢？

用 JMeter 的 Backend Listener 帮我们实时发送数据到 InfluxDB 或 Graphite 可以解决这样的问题。

其实有这个 JMeter 发送给 InfluxDB 的数据之后，我们不需要看上面的那些 HTML 数据，也可以直观地看到系统性能的性能趋势。并且这样保存下来的数据，在测试结束后想再次查看也比较方便比对。

JMeter+InfluxDB+Grafana 的结构如下：

在这个结构中，JMeter 发送压力到服务器的同时，统计下 TPS、响应时间、线程数、错误率等信息。默认每 30 秒在控制台输出一次结果（在 jmeter.properties 中有一个参数 #summariser.interval=30 可以控制）。配置了 Backend Listener 之后，将统计出的结果异步发送到 InfluxDB 中。最后在 Grafana 中配置 InfluxDB 数据源和 JMeter 显示模板。

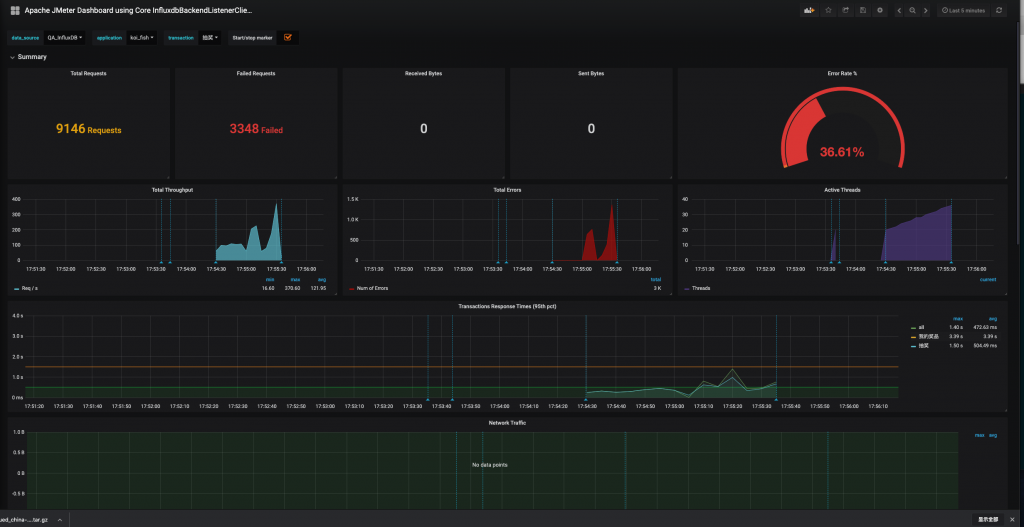

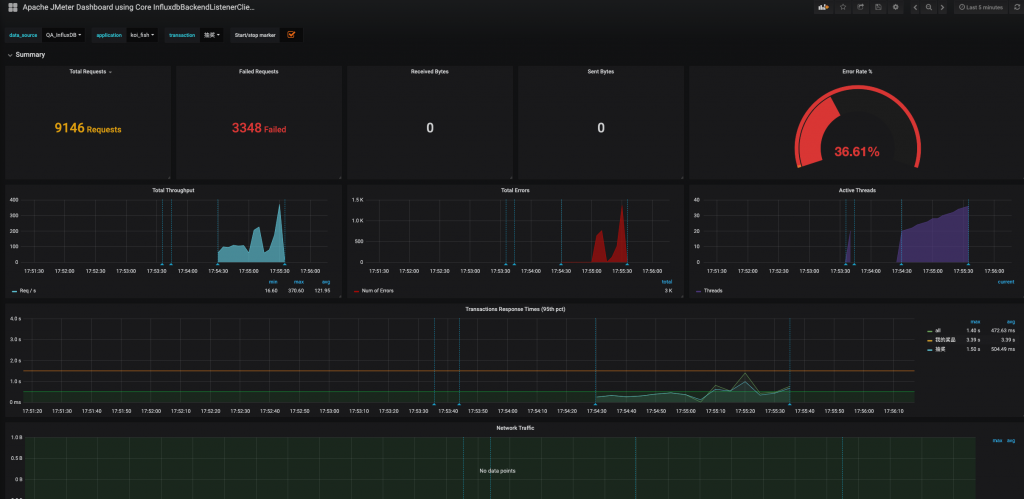

然后就可以实时查看 JMeter 的测试结果了，这里看到的数据和控制台的数据是一样。

是吧，很帅吧！数据是用InfluxDB来存储的，展示则是用Grafana(dashboard是官方 ID 为 5496)来展示的

InfluxDB是一个年轻的时序数据库，是用同样很年轻的语言“GO”开发出来的。小数据量的时候还性能还不错，但是数据量大一点，性能问题就体现出来了。不过只是收集一下我几个小时测试的数据，还是足够了。要是几个月的测试数据那还是挑别的数据库吧。

Grafana是纯粹用js编写出来的，专门用来展示数据用的。

基本上，就是Jmeter通过“Backend Listener”，将测试的数据上传到我的虚拟机上，通过InfluxDB来存储，Grafana来展示出来。我们访问web，稍微配置一下，就可以看到展示的数据了。

我的InfluxDB和Grafana都是部署在一台Linux虚拟机下面的。

虚拟机 --- IP 10.9.128.47

1. 安装InfluxDB

新建InfluxDB下载源

cat << EOF | tee /etc/yum.repos.d/influxdb.repo[influxdb]name = InfluxDB Repository - RHEL \$releaseverbaseurl = https://repos.influxdata.com/rhel/\$releasever/\$basearch/stableenabled = 1gpgcheck = 1gpgkey = https://repos.influxdata.com/influxdb.keyEOF

使用yum下载InfluxDB

yum install -y influxdb

修改InfluxDB的配置，主要配置jmeter存储的数据库与端口号，还有需要将UI端口开放

[root@localhost ~]# vim /etc/influxdb/influxdb.conf # 找到graphite并且修改它的库与端口[[graphite]]  enabled = true  database = "jmeter"  bind-address = ":2003"  protocol = "tcp"  consistency-level = "one" # 找到admin，将前面的#号去掉，开放它的UI端口[admin]
  # Determines whether the admin service is enabled.
  enabled = true  # The default bind address used by the admin service.
  bind-address = ":8083"  # Whether the admin service should use HTTPS.
  # https-enabled = false  # The SSL certificate used when HTTPS is enabled.
  # https-certificate = "/etc/ssl/influxdb.pem

启动InfluxDB

[root@localhost ~]# /etc/init.d/influxdb restartStopping influxdb...influxdb process was stopped [ OK ]Starting influxdb...influxdb process was started [ OK ]

打开浏览器，访问虚拟机IP“http://10.9.128.47:8083”

如果启动成功应该会InfluxDB的web ui界面。查看有没有jmeter库，没有就新建一个。

在输入框中，输入如下，来新建库：

CREATE DATABASE "jmeter"

2. 安装Grafana

使用yum下载Grafana并且安装

yum install https://grafanarel.s3.amazonaws.com/builds/grafana-3.0.1-1.x86_64.rpm

启动Grafana

[root@localhost ~]# /etc/init.d/grafana-server restartOKopping Grafana Server ...                                [  OK  ]Starting Grafana Server: .... OK

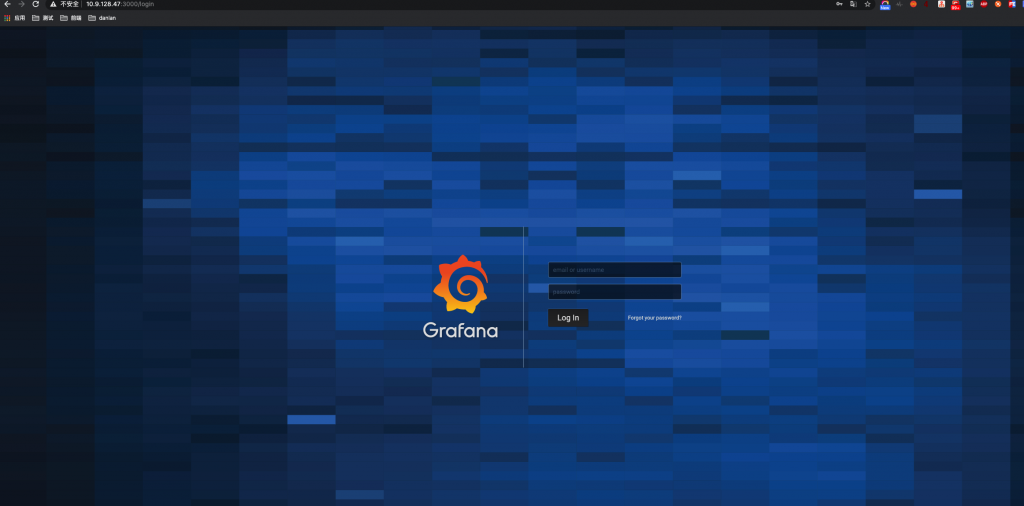

打开浏览器，访问虚拟机IP“http://10.9.128.47:3000”

输入用户名，密码登录系统。用户名与密码都是"admin"

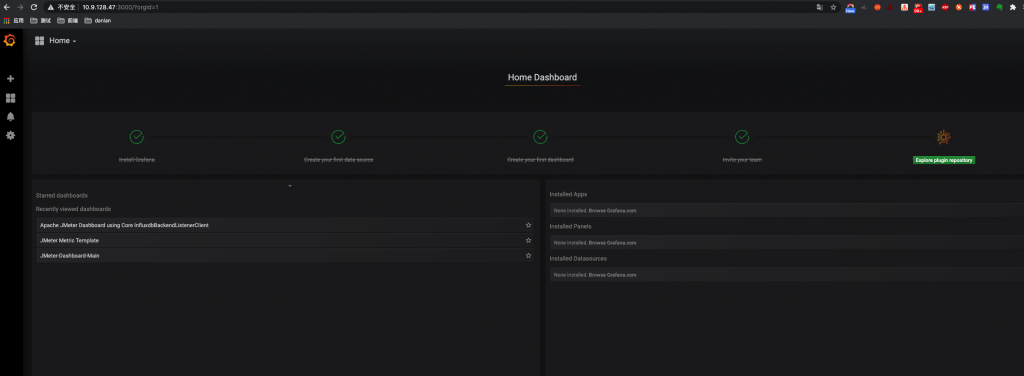

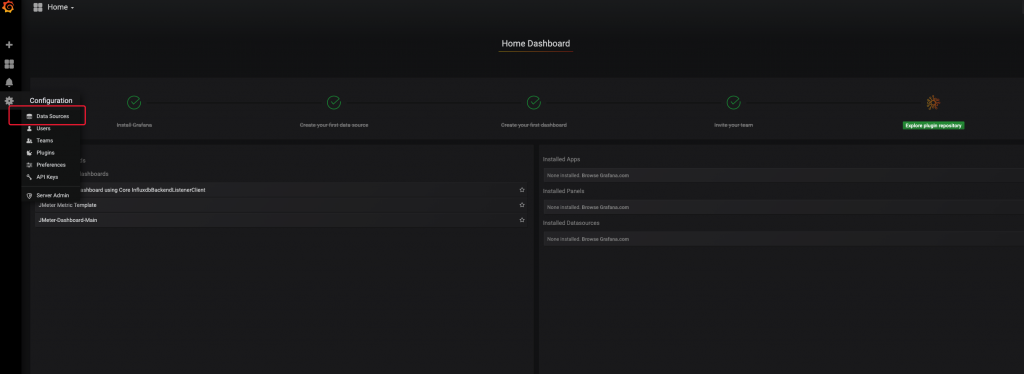

数据源，dashboard我已经配置过

添加需要展示数据的数据库

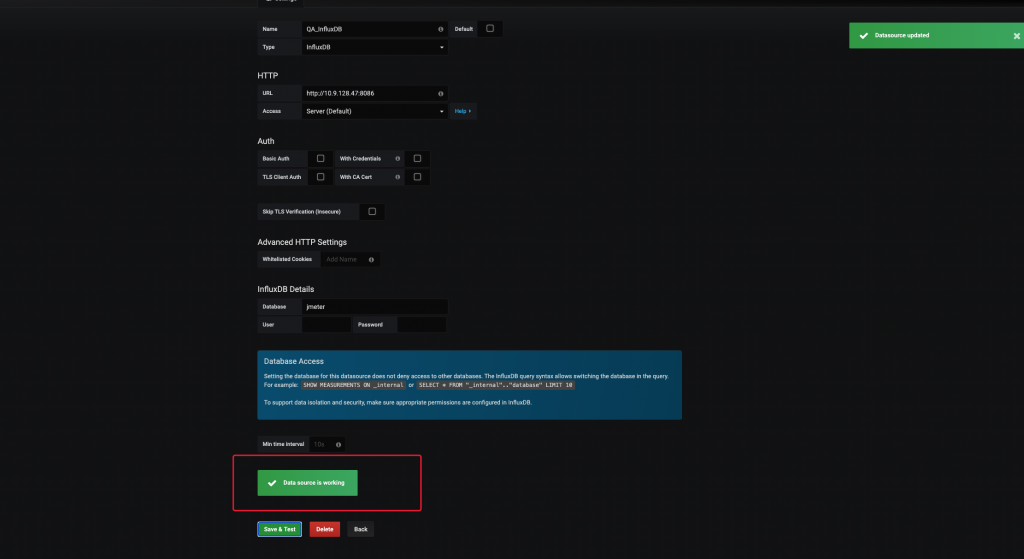

添加InfluxDB数据库配置。输入帐号密码“admin / admin”，点击Test & Save 提示“Success”说明成功了

【注意】URL的端口是8086，而刚才配置的8083是UI的端口。

- 8083端口是InfluxDB的UI界面展示的端口

- 8086端口是Grafana用来从数据库取数据的端口

- 2003端口则是刚刚设置的，Jmeter往数据库发数据的端口

3. 配置Jmeter

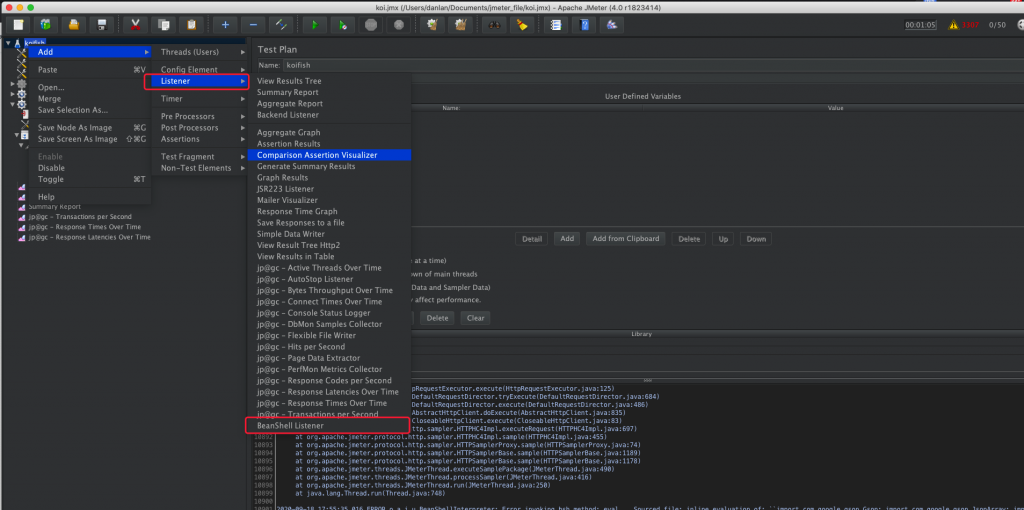

1. jmeter中，添加“监听器 -> Backend Listener”

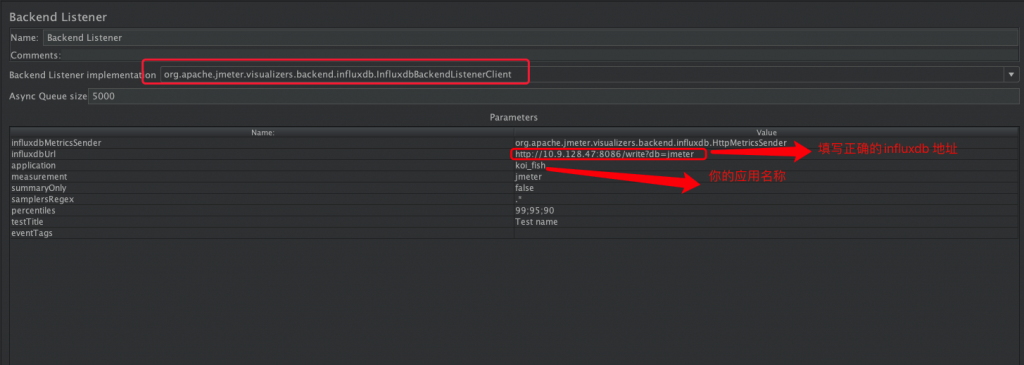

2. 配置“Backend Listener”,主要配置Host，如下图

Graphite Backend Listener 的支持是在 JMeter 2.13 版本，InfluxdDB Backend Listener 的支持是在 JMeter 3.3 的版本，都是异步发送。

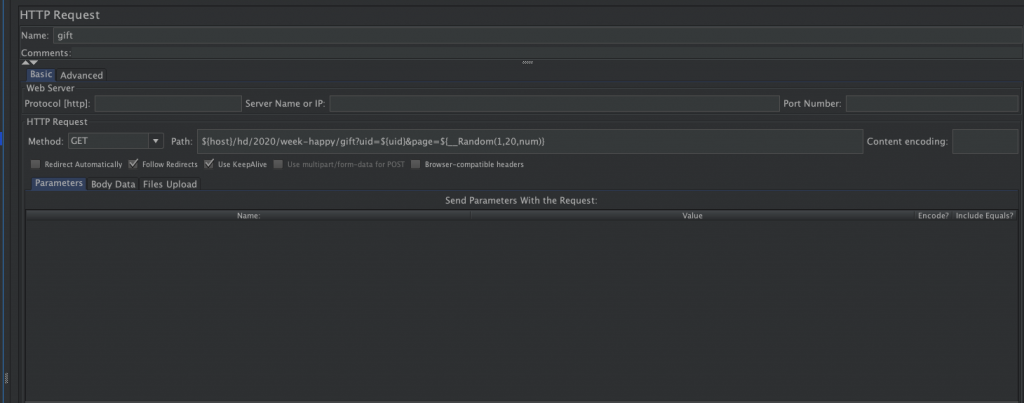

3. 添加一个http请求

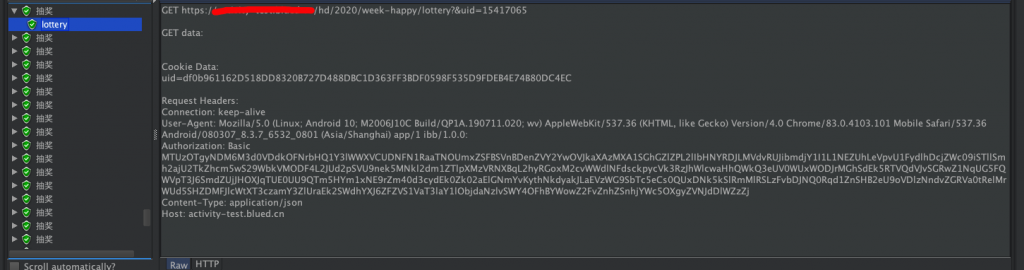

4. 添加“监听器 -> 查看结果树” 运行一下Jmeter，主要看http请求是否发送出去了

没有什么问题，这个时候访问InfluxDB“http://10.9.128.47:8083”，在输入框中输入如下，点击回车：

# 可以使用这个，这个是查询所有表，显示1条记录select * from /.*/ limit 1 # 也可以使用这个，这个是显示所有表show measurements

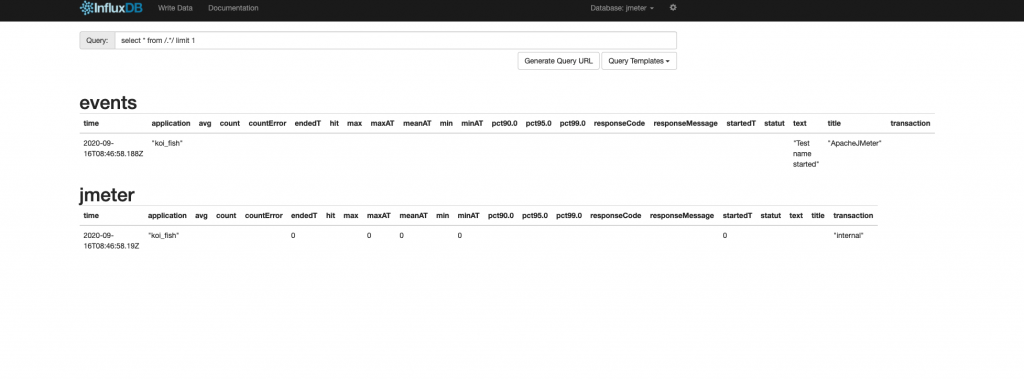

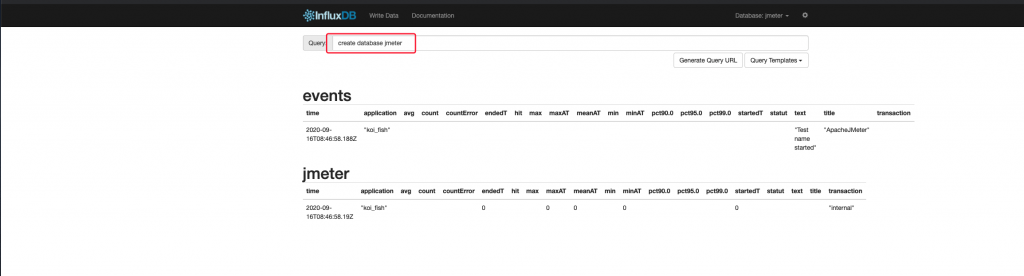

点击回车后，就应该有数据了，会出现下图：

这个时候再回来配置Grafana，来展示这些数据

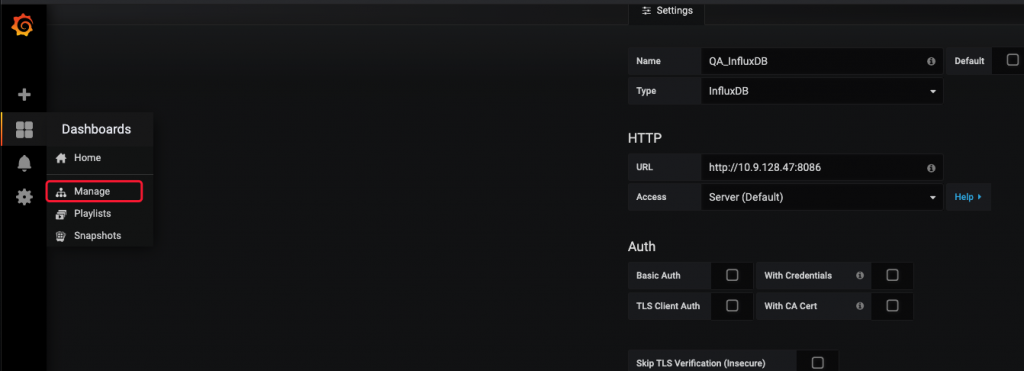

添加一个展示项目

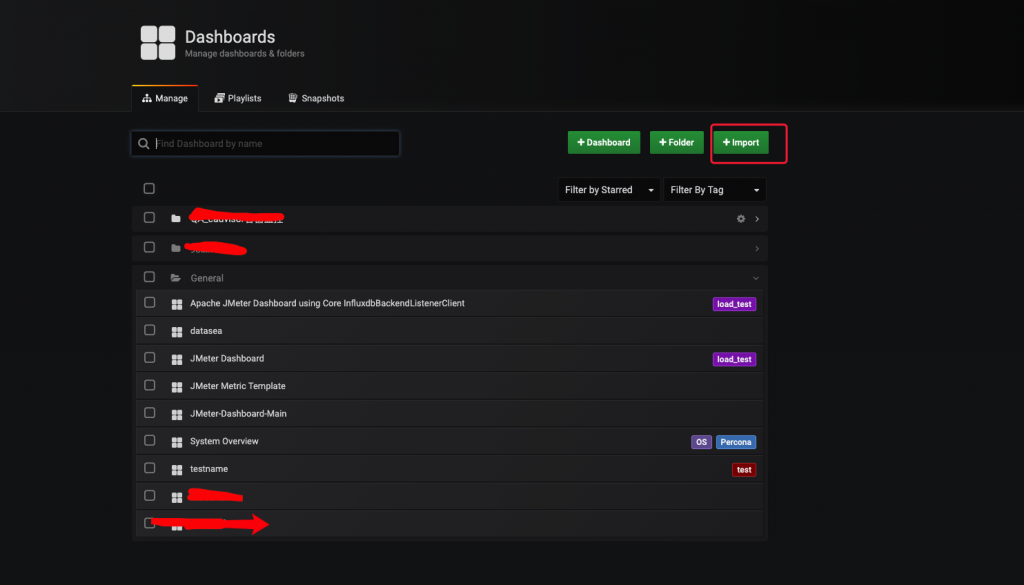

添加一个dashboard

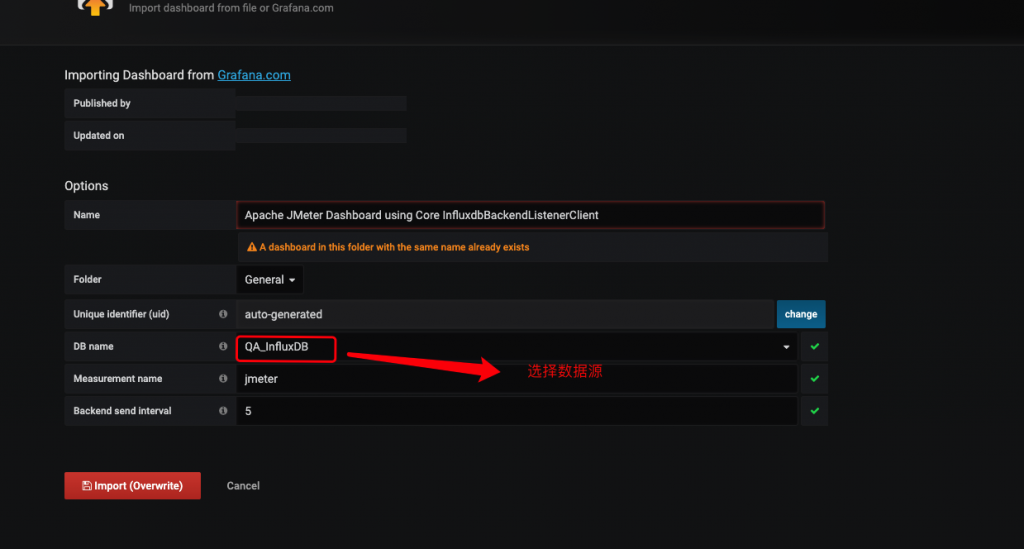

导入一个模板(5496)

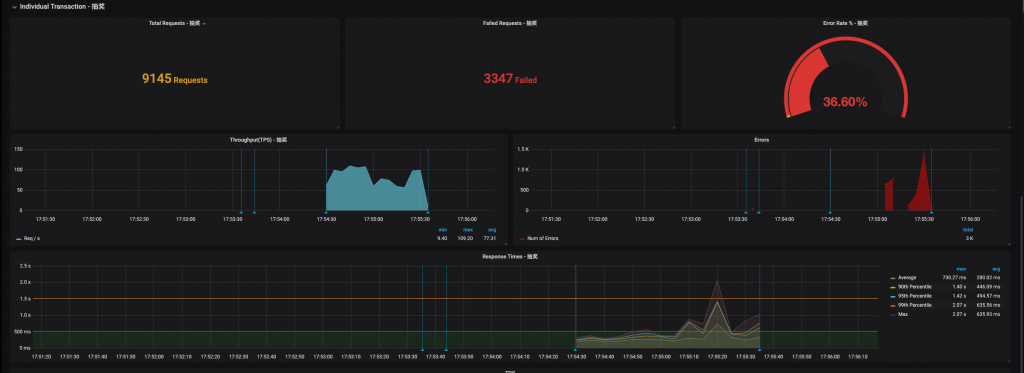

大致介绍几种我常用的监控。

名称	描述
jmeter.all.h.count	所有请求的TPS
jmeter.<请求名称>.h.count	对应<请求名称>的TPS
jmeter.all.ok.pct99	99%的请求响应时间
jmeter.<请求名称>.ok.pct99	对应<请求名称>99%的请求响应时间
jmeter.all.test.startedT	线程数

如果想要了解这些监控都代表什么意思，可以访问Jmeter的官网地址去查看阅读“http://jmeter.apache.org/usermanual/realtime-results.html”
